DENKA

製品情報

DENKA BLACK Li

製品情報

概要

「DENKA BLACK Li」は近年市場拡大が著しいリチウムイオン二次電池、次世代電池向けの導電助剤として、金属不純物を極限まで低減したアセチレンブラックです。

特長

「DENKA BLACK Li」は従来のデンカブラックが有する特性を維持しつつ、金属不純物を極限まで低減させたアセチレンブラックです。
リチウムイオン二次電池の導電助剤に求められる高い電気導電性と電解液の保液性に加え、金属不純物由来の電池短絡を防ぎ、電池不良率を格段に改善させることが可能です。

詳細および関連資料

特長詳細

超高純度アセチレンブラック

アセチレンブラックは自己発熱分解による生成のため高い純度を誇り、リチウム二次電池に広く用いられています。デンカは、同用途の高い品質要求に対応するため独自の高純度化技術を磨いてきました。今般、さらなる高品質カーボンを提供するため、千葉工場にプラントを新設しました。

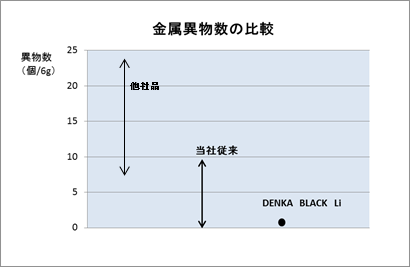

「DENKA BLACK Li」は、大牟田・シンガポールでの70年以上の生産過程で培った、不純物の発生自体を抑える技術・発生した不純物を除去する技術を結集し、不純物を従来比10%以下に低減しています。

DENKA BLACK Liのグレード

【Li-100】DENKA BLACK Liの粉状グレードです。
【Li-250】圧縮処理を付与し、飛散性を低減させ、ハンドリングを向上させています。
【Li-400】分散性に優れ、電池の出力強化など高添加の用途向きです。
【Li-435】小粒径・高比表面積・ハイストラクチャーを特長とし、電池の高容量化に寄与します。

DENKA BLACK Li グレード 粉状品 プレス品
Li-100 Li-250 Li-400 Li-435
(従来品相当グレード) (粉状) (SB-50L) (HS-100) (FX-35)
<一次粒子形態、結晶性>
平均粒径 (nm) 35
37
48 23
比表面積 (㎡/g) 68 58
39 133
ヨウ素吸着量 (mg/g) 92 82 52 180
<一般物性>
かさ密度 (g/ml) 0.04 0.08
0.15
0.05
塩酸吸液量 (ml/5g) 16.8 -
10.4 25.8
アセトン吸液率(ml/5g) - 38 - -
電気抵抗率 (Ω・cm) 0.21 0.20 0.14 0.25
灰分(%) 0.01 0.01 0.01 0.01
水分(%) 0.04 0.07 0.04 0.08
粗粒分(ppm) <10 <10 <10 <10
ph 9~10 9~10 9~10 9~10
包装(kg) 5 10 20 9

特殊導電材料部製品一覧

お問い合わせ

電子・先端
プロダクツ部門

特殊導電材料部
TEL
03-5290-5567
FAX
03-5290-5479
  • ご使用に際しては、必ず貴社にて事前にテストを行い、使用目的に適合するかどうかおよび安全性について貴社の責任においてご確認ください。
  • 当ホームページ記載の当社製品およびこれらを使用した製品を廃棄する場合は、法令に従って廃棄してください。
  • ご使用になる前に、詳しい使用方法や注意事項等を技術資料・製品安全データシートで確認してください。これらの資料は、当社の担当部門にご用意してありますので、お申しつけください。
  • 当ホームページの記載内容は、新しい知見により断りなく変更する場合がありますので、ご了承ください。
