DENKA

产品信息

产品信息

概要

是一款以高密度聚乙烯为材料,具有非常优异的横向(TD方向)直线易撕性的适用于层压的薄膜。此薄膜确立了,使分子进行横向(TD方向)逐步延伸并配向,从而赋予其直线易撕性的技术。广泛应用于食品、胶带等的许多领域。

特点

  • 横向直线易撕性优异,在技术上,通过与AL铝箔、NY、PET、OPP等薄膜的层压加工,使其获得直线易撕性。
  • 横向(TD方向)韧性强,直立性优异。
  • 优异的防湿性、拉伸强度、延展性及耐冲击性。
  • 可进行挤压层压及干式层压。
  • 符合食品卫生法、食品添加剂等的规格标准(日本1959年厚生省告示370号)。

用途

・食品包装、胶带基材、医疗包装等

详细信息

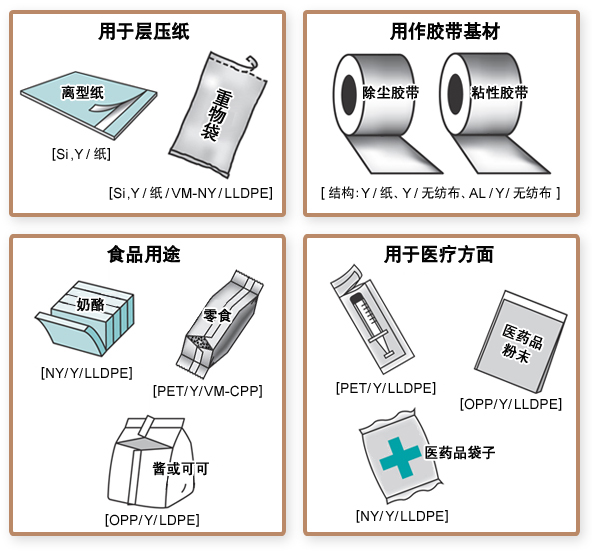

用途

技术信息

标准规格
厚度(µm) 幅(mm) 巻長(m)
18 700~1,300 4,000

薄膜宽度请于欲购买时咨询。

製品規格・物性
产品名称 Y薄膜 YA2薄膜 测量方法
方向 MD TD MD TD
特性项目 SI
単位
代表値
厚度 u 18 18
引張弾性率 Mpa 2,000 4,500 1,500 2,500 JIS K 7111
破断伸度 % 800 10以上 700 10以上 JIS Z 1702
破断強度 Mpa 30以上 200以上 30以上 200以上
100℃ 热收缩率 % 3以下 3以下 3以下 3以下 JIS K 6734 ※1
雾度 % ~50 ~15 ASTM D 10003
光泽度 % ~30 ~220
撕裂强度 N - 0.4以下 - 0.2以下 JIS P 8116
易撕裂性 撕裂力 N 0.015 0.015 DENKA法※2
撕裂强 N/mm 0.95 0.83 DENKA法※3
直线易撕性 撕裂距离 mm 50 100 150 - DENKA法※4
撕裂偏差 % 99.2 97.2 90 -

◎物理特性值为测量值,非保证值。

※1:让其在换气式热老化试验机的测量温度下自由收缩10分钟后再测量。
(DENKA法:基于JIS K-7128的DENKA特有的测量方法。)
※2:被薄膜撕裂强度试验仪撕裂时的撕裂力(参照JIS K-7128)
※3:被薄膜撕裂强度试验仪撕裂时的撕裂力除以薄膜厚度所得到的撕裂强度。(参照JIS K-7128)
※4:薄膜撕裂强度试验仪进行直角撕裂时的直线易撕性。

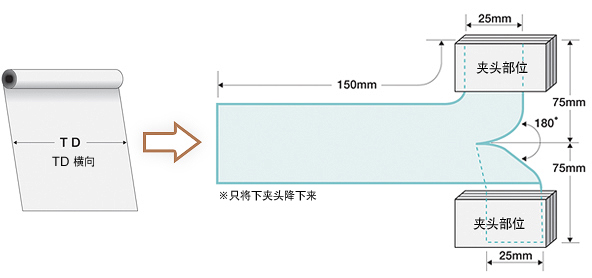

易撕度测量方法
  • 将裂口两边(宽度分别为25mm)系在拉伸强度试验仪的上下夹头上,且两边的角度要呈180℃。
  • 用胶带将薄膜的另一头固定在柱子上。
  • フィルムの根元を粘着テープで柱に固定する。
  • 求得各个撕裂距离的撕裂力以及撕裂强度。(n=5,200mm/min)※10~70mm为止(每10mm)

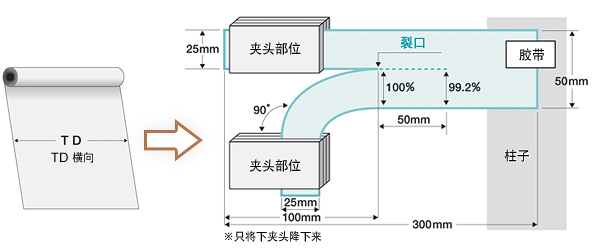

直线易撕性测量方法
  • 将在恒温室(温度23±2℃、湿度50±5%)放置了一天的Y薄膜朝TD方向剪下50mm×300mm大小,在中央部位切100mm的裂口。
  • 将裂口两边(宽度分别为25mm)系在拉伸强度试验仪的上下夹头上,且两边的角度要呈90℃。
  • 求得每个撕裂距离的从撕裂部位开始的宽度。(n=5,200mm/min)※50~150mm为止(每50mm)

高功能性薄膜

联系我们

电子/尖端产品

Advanced Tape部 (Y film)
TEL
+81-3-5290-5771
FAX
+81-3-5290-5777
  • 在使用前务必对产品进行测试以确认其适合性和安全性,这是客户的责任。
  • 本网站的任何产品及任何使用了本网站产品的产品都要依照法律法规使用和处理。
  • 使用前,请使用技术资料和材料安全数据表仔细确认使用方法、注意事项及其他相关信息。这些资料可从本公司的有关负责部门获取,请向他们提出申请。
  • 如因新的知识和见解需要对本网站所登载的内容进行更新,恕不另行通知。
